คุณต้องการฉนวนเทฟลอนรอบลวด Litz

ลวด Litz มีความสำคัญมากขึ้นในการใช้งานความถี่สูงเนื่องจากความสามารถในการลดผลกระทบของผิวหนังและความใกล้ชิดซึ่งเป็นอันตรายที่ความถี่สูง ในขณะที่อุตสาหกรรมผลักดันไปสู่การย่อขนาดและประสิทธิภาพที่สูงขึ้นการทำความเข้าใจข้อกำหนดของฉนวนสำหรับลวด Litz จะกลายเป็นสิ่งสำคัญ คำถามทั่วไปหนึ่งข้อที่เกิดขึ้น: คุณต้องการฉนวนเทฟลอนรอบลวด Litz หรือไม่? การไต่สวนนี้นำเสนอความจำเป็นและประโยชน์ของการใช้เทฟลอนซึ่งเป็นวัสดุ polytetrafluoroethylene (PTFE) เป็นชั้นฉนวน ทางเลือกของฉนวนส่งผลกระทบไม่เพียง แต่คุณสมบัติทางไฟฟ้าเท่านั้น แต่ยังรวมถึงความเสถียรทางความร้อนและความทนทานเชิงกลของลวด ในบริบทนี้เราสำรวจบทบาทของ ลวดหุ้มฉนวนเทฟลอน ในการเพิ่มประสิทธิภาพของลวด Litz ในแอปพลิเคชันต่างๆ

ทำความเข้าใจกับลวด Litz และแอปพลิเคชัน

ลวด Litz ที่ได้มาจากคำภาษาเยอรมัน 'litzendraht ' หมายถึงลวดทอถูกสร้างขึ้นจากสายลวดบาง ๆ หลายเส้นที่หุ้มฉนวนและบิดหรือทอด้วยกัน การก่อสร้างที่ไม่ซ้ำกันนี้ช่วยลดผลกระทบของผิวหนังและการสูญเสียผลกระทบใกล้เคียงในตัวนำที่ใช้ในความถี่สูงถึงประมาณ 1 MHz ผลกระทบเหล่านี้ทำให้กระแสมีสมาธิกับพื้นผิวของตัวนำเพิ่มความต้านทานและการสูญเสียพลังงาน การออกแบบของ Litz Wire ช่วยให้มั่นใจได้ว่าการกระจายของกระแสไฟฟ้าทั่วทั้งสองหน้าของตัวนำทำให้มีประสิทธิภาพสูงสำหรับหม้อแปลงตัวเหนี่ยวนำและแอพพลิเคชั่นความถี่สูงอื่น ๆ

ประสิทธิภาพความถี่สูง

ที่ความถี่สูงตัวนำมาตรฐานต้องทนทุกข์ทรมานจากความต้านทาน AC ที่เพิ่มขึ้นเนื่องจากผลกระทบของผิวหนัง ลวด Litz ช่วยบรรเทาสิ่งนี้ได้อย่างมีประสิทธิภาพโดยมีฉนวนแต่ละเส้นเพื่อให้มั่นใจว่ากระแสไฟฟ้าแบ่งเท่า ๆ กันในหมู่พวกเขา สิ่งนี้ส่งผลให้ความต้านทานต่ำและประสิทธิภาพที่สูงขึ้นในการส่งพลังงาน การศึกษาแสดงให้เห็นว่าการใช้ลวด LITZ สามารถลดความต้านทาน AC ได้มากถึง 70% เมื่อเทียบกับตัวนำที่เป็นของแข็งที่ความถี่สูงกว่า 100 kHz

การใช้งานในอิเล็กทรอนิกส์สมัยใหม่

ความต้องการลวด Litz กำลังเพิ่มขึ้นในอุตสาหกรรมเช่นการสื่อสารโทรคมนาคมการบินและอวกาศและพลังงานหมุนเวียน ความสามารถในการจัดการความถี่สูงทำให้เหมาะสำหรับระบบการชาร์จแบบไร้สายหม้อแปลงไฟฟ้าความถี่สูงและตัวเหนี่ยวนำที่ใช้ในวงจรเรโซแนนท์ ตัวอย่างเช่นในแผ่นชาร์จแบบไร้สายสำหรับยานพาหนะไฟฟ้าลวดลวด Litz เป็นสิ่งจำเป็นสำหรับการถ่ายโอนพลังงานอย่างมีประสิทธิภาพระหว่างเครื่องส่งสัญญาณและขดลวดตัวรับสัญญาณ

บทบาทของฉนวนกันความร้อนในลวด Litz

ฉนวนกันความร้อนในลวด Litz มีวัตถุประสงค์หลายประการนอกเหนือจากการป้องกันกางเกงขาสั้นไฟฟ้า มันมีผลต่อประสิทธิภาพความร้อนความยืดหยุ่นเชิงกลความต้านทานทางเคมีและความทนทานโดยรวมของลวด ทางเลือกของวัสดุฉนวนกันความร้อนสามารถส่งผลกระทบต่อความเหมาะสมของลวดอย่างมีนัยสำคัญสำหรับการใช้งานที่เฉพาะเจาะจง

การแยกไฟฟ้า

แต่ละสายภายในลวด Litz จะต้องมีฉนวนเป็นรายบุคคลเพื่อให้แน่ใจว่าการกระจายกระแสที่เหมาะสม ฉนวนนี้ช่วยป้องกันการสัมผัสทางไฟฟ้าระหว่างเส้นซึ่งมีความสำคัญต่อการลดผลกระทบของผิวหนังและความใกล้ชิด ฉนวนกันความร้อนคุณภาพสูงรักษาคุณสมบัติอิเล็กทริกที่สอดคล้องกันภายใต้สภาวะการทำงานที่หลากหลายเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้

การจัดการความร้อน

คุณสมบัติความร้อนของวัสดุฉนวนมีผลต่อความสามารถของลวดในการกระจายความร้อน วัสดุที่มีค่าการนำความร้อนสูงสามารถช่วยในการกระจายความร้อนลดฮอตสปอตและเพิ่มอายุการใช้งานของลวด ในทางกลับกันฉนวนจะต้องทนต่ออุณหภูมิในการปฏิบัติงานโดยไม่ลดลงซึ่งเป็นที่ที่วัสดุเช่นเทฟลอน Excel

ความเสถียรทางกลและเคมี

ฉนวนกันความร้อนให้การป้องกันเชิงกลจากการเสียดสีการสั่นสะเทือนและการจัดการกับความเครียด นอกจากนี้ยังมีความต้านทานทางเคมีต่อน้ำมันตัวทำละลายและสารปนเปื้อนสิ่งแวดล้อมอื่น ๆ การเลือกวัสดุฉนวนที่สามารถทนต่อสภาพแวดล้อมการปฏิบัติงานเป็นสิ่งสำคัญสำหรับการรักษาความสมบูรณ์ของสายไฟ Litz เมื่อเวลาผ่านไป

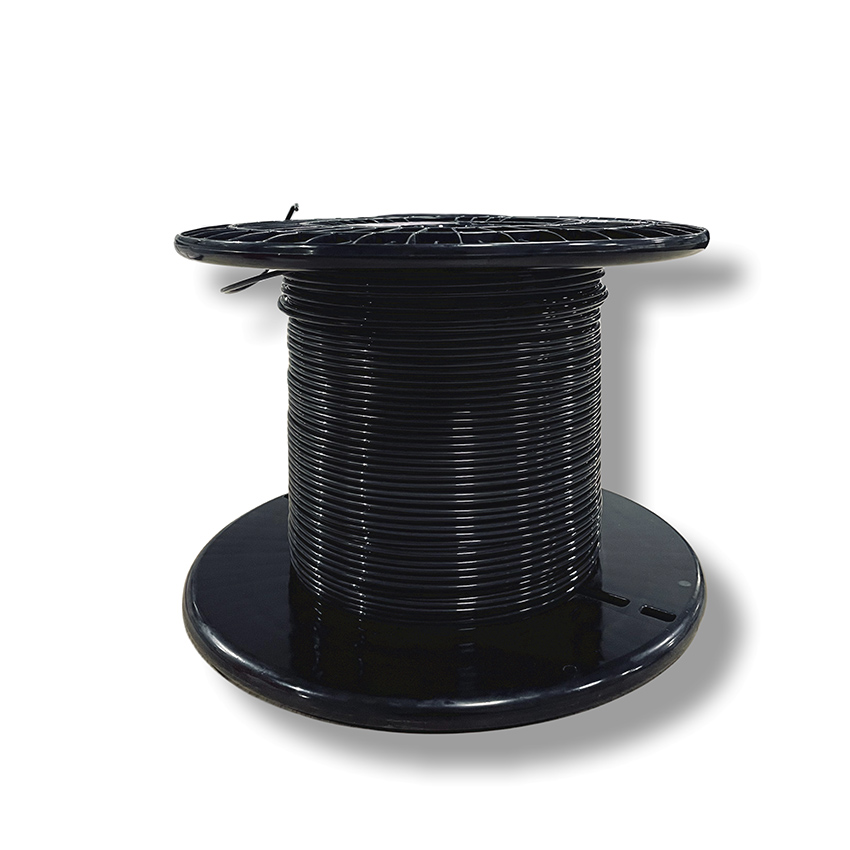

ข้อดีของฉนวนเทฟลอน

Teflon หรือ polytetrafluoroethylene (PTFE) มีชื่อเสียงในด้านอุปกรณ์ไฟฟ้าความร้อนและเคมีที่ยอดเยี่ยม เมื่อใช้เป็นวัสดุฉนวนสำหรับลวด Litz จะมีข้อได้เปรียบหลายประการที่ช่วยเพิ่มประสิทธิภาพและความทนทานของลวด

ความเสถียรทางความร้อนที่ยอดเยี่ยม

ฉนวน Teflon สามารถทนต่ออุณหภูมิตั้งแต่ -200 ° C ถึง +260 ° C ช่วงอุณหภูมิที่ทำงานกว้างนี้ทำให้เหมาะสำหรับการใช้งานที่อยู่ภายใต้สภาวะความร้อนที่รุนแรง ความเสถียรทางความร้อนทำให้มั่นใจได้ว่าคุณสมบัติของฉนวนยังคงสอดคล้องกันป้องกันการสลายหรือการสูญเสียเนื่องจากความผันผวนของอุณหภูมิ

คุณสมบัติไฟฟ้าที่เหนือกว่า

ด้วยความแข็งแรงของอิเล็กทริกสูงและค่าคงที่ไดอิเล็กตริกต่ำเทฟลอนให้ฉนวนไฟฟ้าที่ยอดเยี่ยม ปัจจัยการกระจายตัวต่ำหมายความว่าสามารถจัดการสัญญาณความถี่สูงที่มีการสูญเสียพลังงานน้อยที่สุด สถานที่ให้บริการนี้มีประโยชน์อย่างยิ่งในแอปพลิเคชันเช่นหม้อแปลงไฟฟ้าความถี่สูงและวงจร RF

ความต้านทานสารเคมี

ธรรมชาติเฉื่อยของเทฟลอนทำให้ทนต่อสารเคมีน้ำมันและตัวทำละลายได้สูง ความต้านทานนี้ทำให้มั่นใจได้ว่าฉนวนกันความร้อนยังคงอยู่ในสภาพแวดล้อมทางเคมีที่รุนแรงทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมที่การสัมผัสกับสารกัดกร่อนเป็นเรื่องปกติ

ความทนทานเชิงกล

ความแข็งแรงเชิงกลของฉนวนเทฟลอนช่วยป้องกันลวดจากการเสียดสีและความเครียดเชิงกล ความยืดหยุ่นช่วยให้การจัดการและการติดตั้งได้ง่ายโดยไม่ลดทอนความสมบูรณ์ของฉนวน ความทนทานนี้ขยายอายุการใช้งานของลวด Litz ในแอพพลิเคชั่นต่างๆ

การเปรียบเทียบเทฟลอนกับวัสดุฉนวนอื่น ๆ

ในขณะที่เทฟลอนมีประโยชน์มากมาย แต่ก็จำเป็นที่จะต้องเปรียบเทียบกับวัสดุฉนวนกันความร้อนอื่น ๆ เพื่อกำหนดข้อได้เปรียบสัมพัทธ์และข้อเสียที่อาจเกิดขึ้น

โพลียูรีเทนและโพลีเอสเตอร์

โพลียูรีเทนและโพลีเอสเตอร์เป็นวัสดุฉนวนที่ใช้กันทั่วไปสำหรับลวด Litz เนื่องจากคุณสมบัติทางไฟฟ้าที่ดีและความคุ้มค่า อย่างไรก็ตามพวกเขามีความเสถียรทางความร้อนต่ำกว่าเมื่อเทียบกับเทฟลอนโดยทั่วไปจะสูงถึง 155 ° C พวกเขาอาจไม่ทนต่อสภาพแวดล้อมทางเคมีที่รุนแรงหรือการใช้งานอุณหภูมิสูงเช่นเดียวกับเทฟลอน

Polyimide (Kapton)

ฉนวน Polyimide มีความเสถียรทางความร้อนที่ยอดเยี่ยมสูงถึง 260 ° C คล้ายกับเทฟลอน นอกจากนี้ยังมีคุณสมบัติทางไฟฟ้าที่ดี แต่มีความยืดหยุ่นน้อยกว่าและไวต่อการดูดซับความชื้นมากขึ้น Polyimide อาจเปราะบางมากขึ้นซึ่งอาจนำไปสู่การจัดการปัญหาเมื่อเทียบกับฉนวนเทฟลอนที่แข็งแกร่งกว่า

ยางซิลิโคน

ฉนวนกันความร้อนยางซิลิโคนเป็นที่รู้จักกันดีในเรื่องความยืดหยุ่นและความต้านทานความร้อนสูงถึง 200 ° C อย่างไรก็ตามมันมีค่าคงที่ไดอิเล็กตริกที่สูงกว่าและปัจจัยการกระจายกว่าเทฟลอนซึ่งอาจนำไปสู่การสูญเสียสัญญาณที่ความถี่สูง ยางซิลิโคนอาจทนต่อสารเคมีบางชนิดได้น้อยกว่าเมื่อเทียบกับเทฟลอน

ข้อควรพิจารณาสำหรับการใช้สายไฟ Litz ที่หุ้มฉนวนเทฟลอน

ในขณะที่ฉนวนกันความร้อนเทฟลอนมีข้อได้เปรียบมากมายวิศวกรและนักออกแบบจะต้องพิจารณาปัจจัยหลายประการเมื่อตัดสินใจว่าจะใช้สายไฟ LITZ ที่หุ้มฉนวนเทฟลอนในแอปพลิเคชันของพวกเขาหรือไม่

ผลกระทบค่าใช้จ่าย

เทฟลอนโดยทั่วไปมีราคาแพงกว่าวัสดุฉนวนอื่น ๆ ต้นทุนที่เพิ่มขึ้นอาจส่งผลกระทบต่องบประมาณโดยรวมของโครงการโดยเฉพาะอย่างยิ่งในแอปพลิเคชันปริมาณสูง จำเป็นอย่างยิ่งที่จะต้องชั่งน้ำหนักประโยชน์ของคุณสมบัติที่เหนือกว่าของเทฟลอนกับค่าใช้จ่ายเพื่อพิจารณาว่าเป็นการลงทุนที่เหมาะสมหรือไม่

ข้อกำหนดของแอปพลิเคชัน

สำหรับแอปพลิเคชันที่ทำงานในอุณหภูมิสูงสภาพแวดล้อมทางเคมีที่รุนแรงหรือต้องการประสิทธิภาพความถี่สูงอาจจำเป็นต้องมีลวดหุ้มฉนวนเทฟลอน ในการใช้งานที่มีความต้องการน้อยกว่าวัสดุทางเลือกอาจพอเพียงให้การประหยัดต้นทุนโดยไม่ส่งผลกระทบต่อประสิทธิภาพ

มิติทางกายภาพ

ฉนวนกันความร้อนเทฟลอนมีแนวโน้มที่จะหนากว่าวัสดุอื่น ๆ ซึ่งอาจส่งผลกระทบต่อเส้นผ่านศูนย์กลางโดยรวมของลวด Litz ในแอปพลิเคชันที่ข้อ จำกัด ด้านพื้นที่มีความสำคัญขนาดที่เพิ่มขึ้นนี้อาจก่อให้เกิดความท้าทาย นักออกแบบจำเป็นต้องคำนึงถึงมิติทางกายภาพเมื่อรวมสายเข้ากับระบบของพวกเขา

กรณีศึกษาที่เน้นสายไฟ Litz ที่หุ้มฉนวนเทฟลอน

แอปพลิเคชันที่ใช้งานได้จริงเน้นย้ำถึงความสำคัญของการเลือกฉนวนที่เหมาะสมสำหรับลวด Litz ด้านล่างนี้เป็นกรณีศึกษาที่ฉนวนกันความร้อนเทฟลอนพิสูจน์แล้วว่าเป็นประโยชน์

ระบบชาร์จแบบไร้สาย

ในแผ่นชาร์จแบบไร้สายสำหรับยานพาหนะไฟฟ้าขดลวดที่ทำจากลวด Litz เป็นสิ่งจำเป็นสำหรับการถ่ายโอนพลังงานที่มีประสิทธิภาพ ผู้ผลิตประสบปัญหาเกี่ยวกับความร้อนสูงเกินไปและการสลายฉนวนโดยใช้ลวดฉนวนมาตรฐาน การเปลี่ยนเป็นลวด Litz ที่หุ้มฉนวน Teflon แก้ไขปัญหาความร้อนสูงเกินไปเนื่องจากคุณสมบัติความร้อนที่เหนือกว่าของ Teflon ปรับปรุงความน่าเชื่อถือของระบบการชาร์จ

ระบบพลังงานการบินและอวกาศ

บริษัท การบินและอวกาศต้องใช้สายไฟที่สามารถทนต่อการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงและการสัมผัสกับเชื้อเพลิงเครื่องบินเจ็ทและของเหลวไฮดรอลิก ลวดฉนวน Teflon Litz ให้ความเสถียรทางความร้อนที่จำเป็นและความต้านทานต่อสารเคมี ลวดยังคงประสิทธิภาพภายใต้สภาวะที่เข้มงวดซึ่งมีส่วนทำให้ความปลอดภัยและประสิทธิภาพของระบบไฟฟ้าของเครื่องบิน

ทางเลือกสำหรับฉนวนเทฟลอน

ในขณะที่ Teflon เสนอประโยชน์มากมาย แต่ก็มีสถานการณ์ที่วัสดุฉนวนทางเลือกอาจเหมาะสมกว่าหรือคุ้มค่ากว่า

โพลีเอทิลีนและพีวีซี

สำหรับการใช้งานที่ไม่ต้องการความต้านทานความร้อนสูงหรือความเฉื่อยทางเคมีโพลีเอทิลีนและพีวีซีสามารถทำหน้าที่เป็นวัสดุฉนวนที่เหมาะสม พวกเขามีประสิทธิภาพและให้ฉนวนไฟฟ้าที่เพียงพอสำหรับการใช้งานความถี่ต่ำถึงปานกลาง

ผ้าไหมและฝ้าย

ในการใช้งานตัวเหนี่ยวนำ High-Q บางอย่างจะใช้ฉนวนผ้าไหมหรือฝ้ายเนื่องจากค่าคงที่ไดอิเล็กตริกต่ำ อย่างไรก็ตามพวกเขาขาดความต้านทานความร้อนและมีความอ่อนไหวต่อความชื้นและการสัมผัสทางเคมี จำกัด การใช้งานกับสภาพแวดล้อมที่ควบคุมเฉพาะ

แนวโน้มในอนาคตในฉนวนกันความร้อนลวด Litz

ความก้าวหน้าทางวิทยาศาสตร์วัสดุยังคงมีอิทธิพลต่อการพัฒนาวัสดุฉนวนสำหรับลวด Litz เทคโนโลยีที่เกิดขึ้นใหม่มุ่งเน้นไปที่การเพิ่มประสิทธิภาพในขณะที่จัดการกับต้นทุนและความกังวลด้านสิ่งแวดล้อม

วัสดุนาโนคอมโพสิต

การวิจัยเกี่ยวกับวัสดุฉนวนนาโนคอมโพสิตมีวัตถุประสงค์เพื่อให้คุณสมบัติทางไฟฟ้าและความร้อนที่เหนือกว่า วัสดุเหล่านี้รวมอนุภาคนาโนเพื่อเพิ่มความแข็งแรงของอิเล็กทริกการนำความร้อนและคุณสมบัติเชิงกล พวกเขามีสัญญาว่าจะมีประสิทธิภาพสูงกว่าวัสดุดั้งเดิมเช่นเทฟลอนในบางแง่มุม

ฉนวนกันความร้อนที่เป็นมิตรกับสิ่งแวดล้อม

การพิจารณาด้านสิ่งแวดล้อมกำลังผลักดันการพัฒนาวัสดุฉนวนที่ย่อยสลายได้ทางชีวภาพและรีไซเคิลได้ ในขณะที่เทฟลอนมีความทนทาน แต่ก็ไม่สามารถย่อยสลายได้ทางชีวภาพ วัสดุในอนาคตอาจเสนอประสิทธิภาพที่คล้ายกันด้วยผลกระทบต่อสิ่งแวดล้อมที่ลดลงสอดคล้องกับเป้าหมายการพัฒนาอย่างยั่งยืนทั่วโลก

บทสรุป

การตัดสินใจว่าคุณต้องการฉนวนเทฟลอนรอบบานพับลวด Litz ตามข้อกำหนดเฉพาะของแอปพลิเคชันของคุณหรือไม่ ลวดหุ้มฉนวน Teflon นำเสนอเสถียรภาพทางความร้อนที่ยอดเยี่ยมคุณสมบัติทางไฟฟ้าและความต้านทานทางเคมีทำให้เหมาะสำหรับสภาพแวดล้อมที่ต้องการและการใช้งานความถี่สูง อย่างไรก็ตามการพิจารณาเช่นค่าใช้จ่ายมิติทางกายภาพและความจำเป็นต้องชั่งน้ำหนัก วัสดุฉนวนทางเลือกอาจพอเพียงสำหรับการใช้งานที่เข้มงวดน้อยกว่าให้ผลประโยชน์ด้านต้นทุนโดยไม่ต้องแลกเปลี่ยนประสิทธิภาพที่สำคัญ การทำความเข้าใจบทบาทของฉนวนกันความร้อนในลวด Litz เป็นสิ่งจำเป็นสำหรับการเพิ่มประสิทธิภาพประสิทธิภาพประสิทธิภาพและอายุการใช้งานที่ยาวนานในระบบอิเล็กทรอนิกส์ ในฐานะที่เป็นความก้าวหน้าทางเทคโนโลยีการรักษาวัสดุและแนวโน้มใหม่ ๆ จะช่วยให้มั่นใจว่ามีตัวเลือกฉนวนที่ดีที่สุดสำหรับการใช้งานในอนาคต

สำหรับแอปพลิเคชันที่ต้องการฉนวนกันความร้อนประสิทธิภาพสูงการพิจารณา ลวดหุ้มฉนวนเทฟลอน สามารถเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบได้อย่างมีนัยสำคัญ
