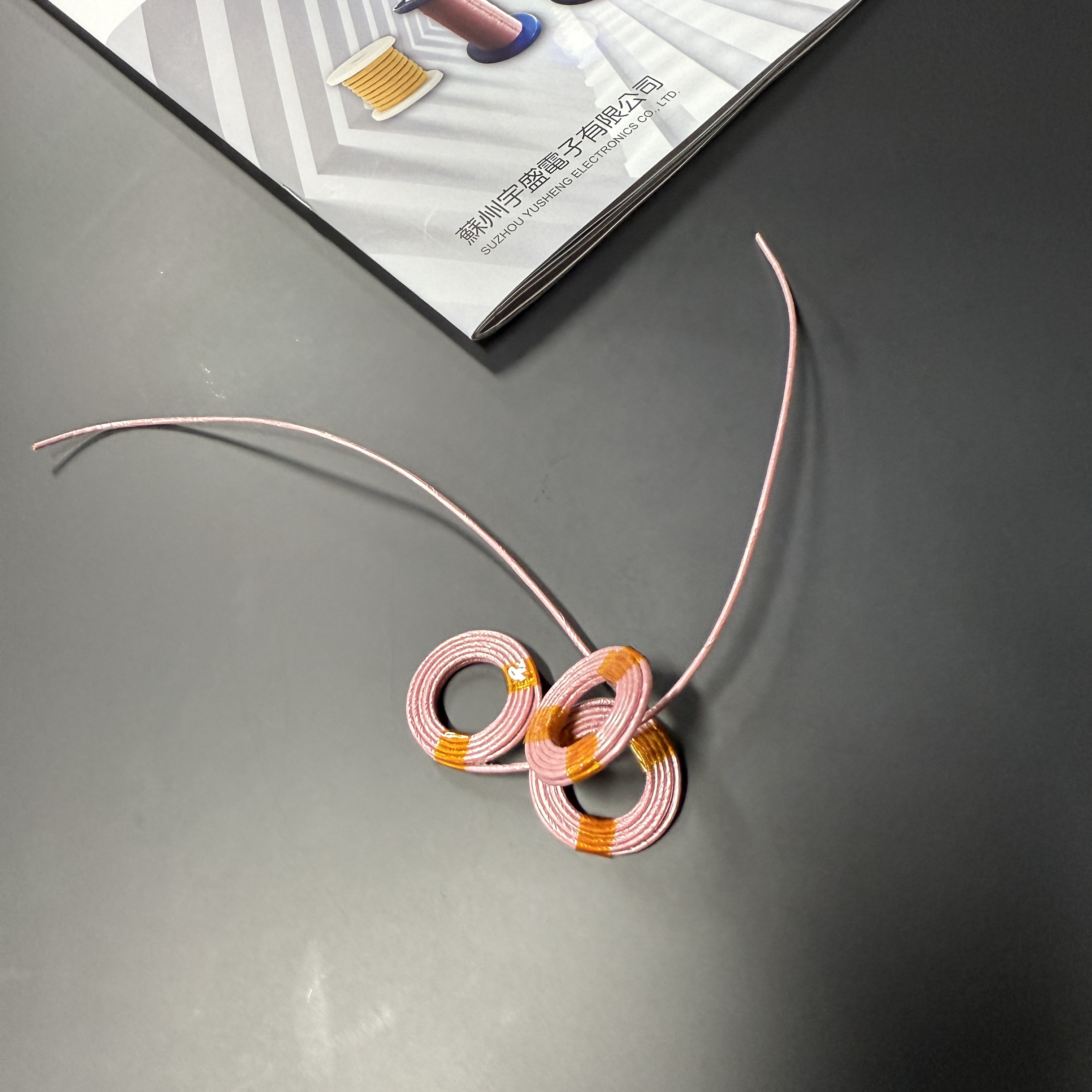

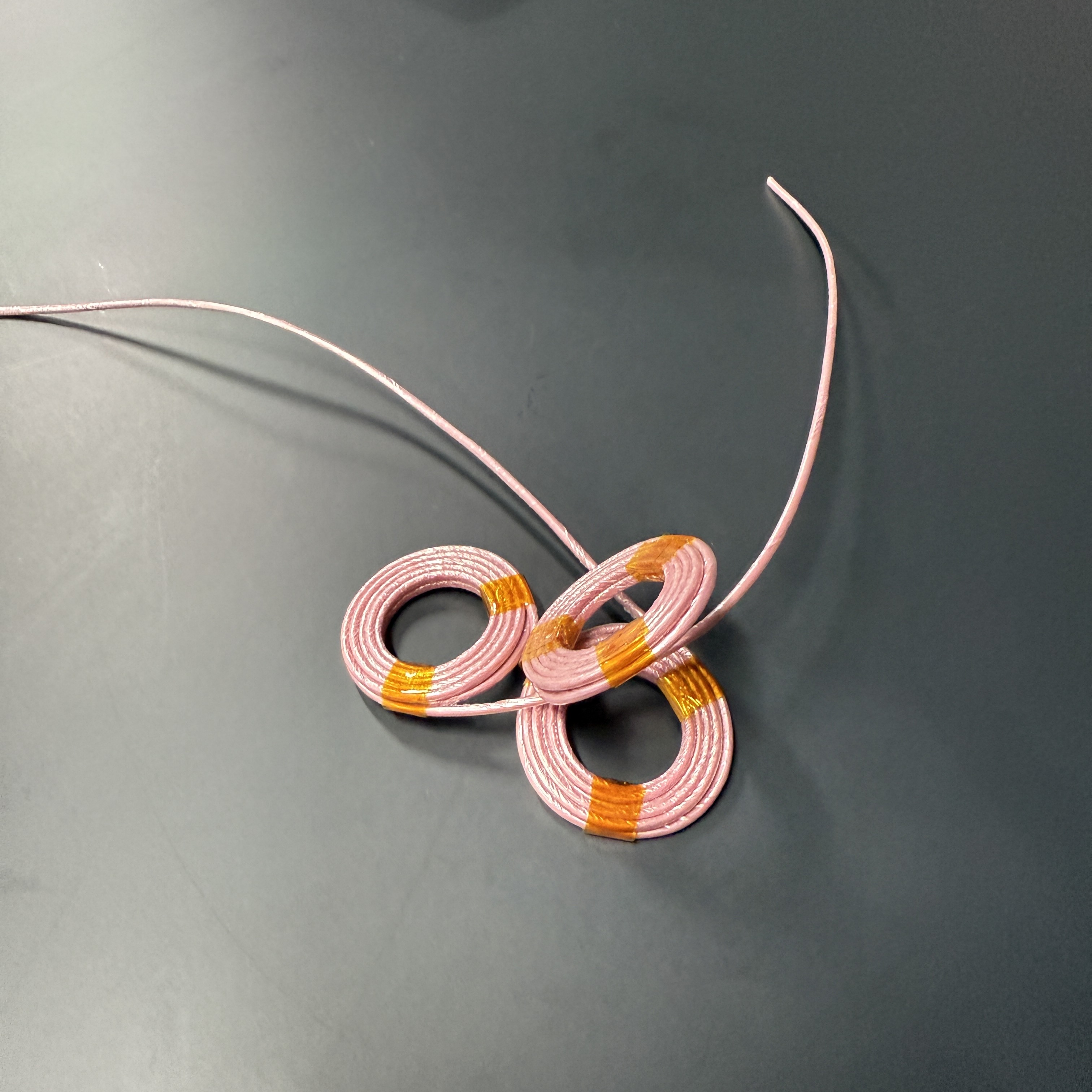

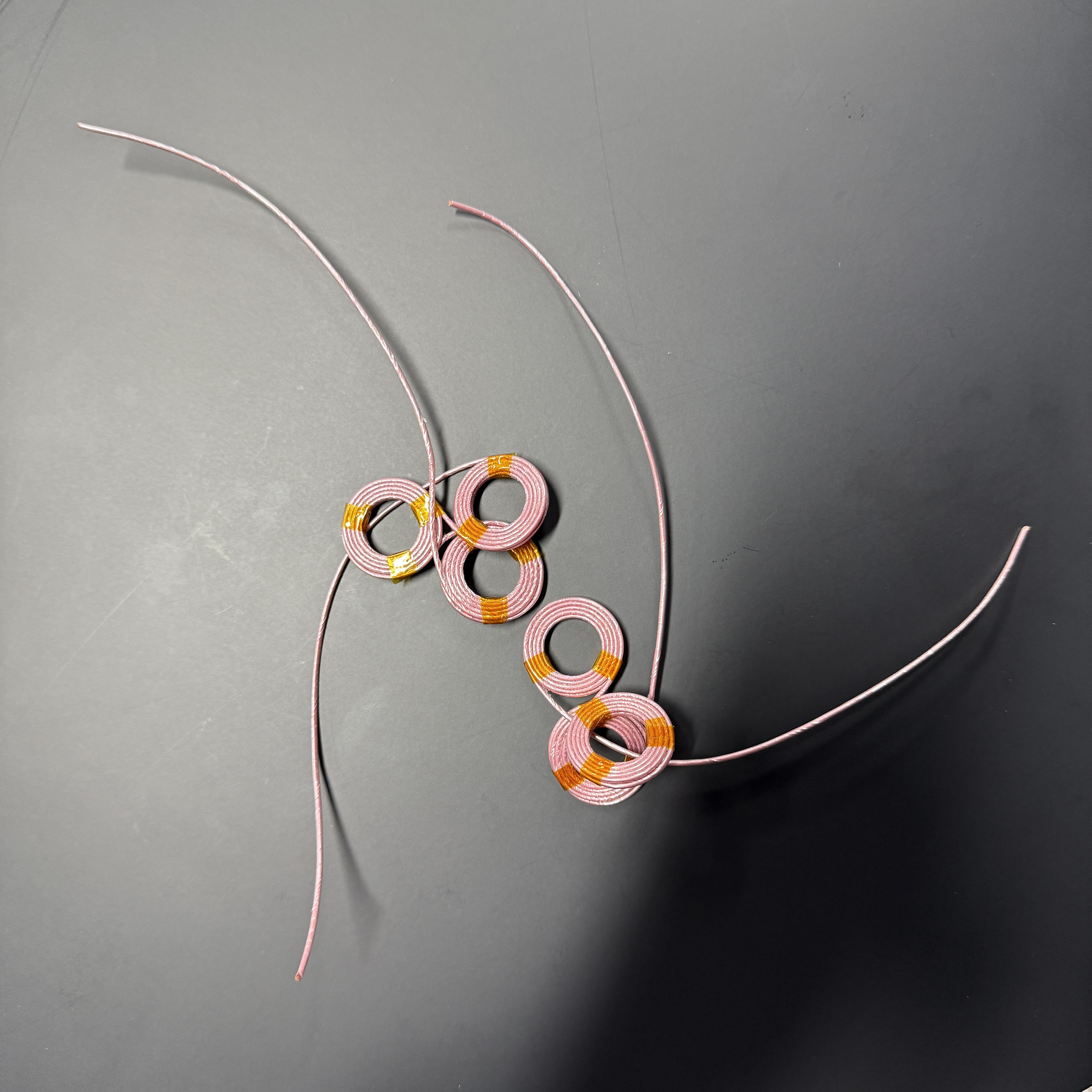

ขดลวดทองแดงสีชมพู 0.1x95 มม. (10ts*3 yswp-f)

ขดลวดยึดติดในตัวถือเป็นลวดแม่เหล็กไฟฟ้าประเภทพิเศษที่มีการเคลือบกาวกระตุ้นความร้อน ผลิตโดย Suzhou Yusheng Electronics Co. Ltd. ขดลวดทองแดงพันธะตัวเองสีเหลืองขนาด 0.07×140 มม. (11TS FLW-H) มีโครงสร้างลวดลิทซ์หุ้มฉนวนเทฟลอน การออกแบบนี้ช่วยให้สามารถสร้างส่วนประกอบแม่เหล็กไฟฟ้าขนาดกะทัดรัดโดยไม่ต้องใช้กาวหรือตัวยึดเพิ่มเติมระหว่างการประกอบ ขนาดและคุณลักษณะของคอยล์ทำให้เหมาะสำหรับการใช้งานที่ต้องคำนึงถึงข้อจำกัดด้านพื้นที่และประสิทธิภาพในการประกอบเป็นหลัก

ข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

ลักษณะการออกแบบหลัก

โครงสร้างตัวนำบางเฉียบ

คอยล์นี้มีความหนาของตัวนำ 0.07 มม. ช่วยให้สามารถรวมเข้ากับอุปกรณ์ที่มีพื้นที่ภายในจำกัดได้ ความกว้าง 140 มม. ให้วัสดุเพียงพอสำหรับกระบวนการประกอบโดยละเอียด โครงสร้างลวดลิทซ์ประกอบด้วยเกลียวหุ้มฉนวนหลายเส้นที่บิดเข้าด้วยกัน ซึ่งช่วยลดการสูญเสียผลกระทบของผิวหนังที่ความถี่ที่สูงกว่า เมื่อเทียบกับลวดตันที่มีพื้นที่หน้าตัดเท่ากัน

การเคลือบด้วยพันธะด้วยตนเองด้วยความร้อน

การกำหนด FLW-H บ่งชี้ถึงสูตรความแข็งแรงในการยึดเกาะที่สูงกว่าของการเคลือบแบบยึดติดในตัว เมื่อสัมผัสกับอุณหภูมิที่เหมาะสม ชั้นกาวจะเริ่มทำงานและเชื่อมขดลวดที่อยู่ติดกันเข้าด้วยกัน ซึ่งช่วยลดความจำเป็นในการติดกาวหรือกระบวนการเติมกระถางในระหว่างการผลิต เมื่อติดตั้งแล้ว โครงสร้างที่ยึดติดจะคงรูปร่างไว้ภายใต้ความเค้นเชิงกลและการสั่นสะเทือน

การกำหนดค่าการม้วนแบบสมดุล 11 รอบ

โครงสร้างการพันแบบ 11 รอบ (11TS) ช่วยรักษาสมดุลของการนำไฟฟ้าและความยืดหยุ่นทางกล ความสมดุลนี้ทำให้ขดลวดสามารถขึ้นรูปเป็นเส้นโค้งและมุมต่างๆ ขณะเดียวกันก็รักษาประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ โครงสร้างแต่ละหน่วยทำให้มั่นใจได้ถึงลักษณะที่สม่ำเสมอในทุกชุดการผลิต

การใช้งานทางอุตสาหกรรมที่เหมาะสม

ขดลวดทองแดงที่มีพันธะในตัวขนาด 0.07×140 มม. พบว่ามีการใช้งานในงานอุตสาหกรรมต่างๆ ที่ต้องใช้ส่วนประกอบแม่เหล็กไฟฟ้าขนาดเล็ก ซึ่งรวมถึงอุปกรณ์ไมโครอิเล็กทรอนิกส์ เครื่องช่วยฟัง นาฬิกาอัจฉริยะ และแผงวงจรขนาดเล็ก โปรไฟล์ที่บางของคอยล์ทำให้สามารถจัดวางในตำแหน่งที่คอยล์ทั่วไปไม่สามารถรองรับได้ สีเหลืองช่วยให้เห็นความแตกต่างในการประกอบที่ซับซ้อน ช่วยควบคุมคุณภาพและกระบวนการตรวจสอบการประกอบ

มาตรฐานการตรวจสอบคุณภาพ

คอยล์แต่ละตัวได้รับการตรวจสอบด้วยสายตาเพื่อให้มั่นใจว่าเป็นไปตามเกณฑ์คุณภาพที่กำหนดไว้ หน่วยที่ยอมรับได้จะต้องปราศจากการเปลี่ยนสี ความเสียหายทางกายภาพ การสัมผัสทองแดง รอยขีดข่วน การปนเปื้อน รอยแตก การเกิดออกซิเดชัน จุดด่างดำ และวัตถุแปลกปลอม ขั้นตอนการตรวจสอบเหล่านี้ช่วยรักษาความสอดคล้องในประสิทธิภาพและรูปลักษณ์ของผลิตภัณฑ์ตลอดการดำเนินการผลิต

คำถามที่พบบ่อย

ขดลวดทองแดงที่มีพันธะในตัวทำงานอย่างไร?

ขดลวดทองแดงที่ยึดติดในตัวมีการเคลือบกาวแบบพิเศษบนฉนวนของสายไฟ เมื่อถูกความร้อนจนถึงอุณหภูมิกระตุ้น สารเคลือบนี้จะละลายและเชื่อมขดลวดที่อยู่ติดกันเข้าด้วยกัน เมื่อเย็นตัวลง กาวจะแข็งตัว ทำให้เกิดโครงสร้างคอยล์ที่แข็งและรองรับตัวเองได้ โดยจะคงรูปร่างไว้โดยไม่มีการรองรับเพิ่มเติม

ประโยชน์ของการใช้ลวดลิทซ์หุ้มฉนวนเทฟลอนมีอะไรบ้าง?

ฉนวนเทฟลอนให้ความทนทานต่ออุณหภูมิสูงและความเป็นฉนวน โครงสร้างลวดลิตซ์ช่วยลดการสูญเสียกระแสสลับที่เกิดจากผลกระทบที่ผิวหนัง ส่งผลให้การทำงานมีประสิทธิภาพมากขึ้นที่ความถี่ที่สูงขึ้น การรวมกันของคุณสมบัติเหล่านี้ทำให้ขดลวดเหมาะสำหรับการใช้งานที่ต้องการทั้งความเสถียรทางความร้อนและประสิทธิภาพทางไฟฟ้า

ต้องใช้อุณหภูมิเท่าใดในการเปิดใช้งานสารเคลือบพันธะ?

อุณหภูมิการเปิดใช้งานที่เฉพาะเจาะจงขึ้นอยู่กับสูตรการเคลือบและวิธีการใช้งาน โดยทั่วไปแล้วผู้ผลิตจะให้แนวทางการให้ความร้อนโดยละเอียดโดยพิจารณาจากกระบวนการประกอบและความสามารถของอุปกรณ์ที่ต้องการ

ขดลวดนี้ยึดตามความคลาดเคลื่อนมิติใด?

คอยล์รักษาค่าเผื่อเส้นผ่านศูนย์กลางภายในที่ ±0.5 มม. รอบขนาด 18 มม. ที่ระบุ เส้นผ่านศูนย์กลางภายนอกถูกควบคุมได้สูงสุด 36.5 มม. ความคลาดเคลื่อนเหล่านี้ช่วยให้มั่นใจได้ถึงความเหมาะสมในการใช้งานที่ได้รับการออกแบบ

หากมีข้อสงสัยเกี่ยวกับการจัดซื้อเชิงพาณิชย์เกี่ยวกับคอยล์ทองแดงพันธะตัวเองสีเหลือง 0.07×140 มม. (11TS FLW-H) โปรดติดต่อ Suzhou Yusheng Electronics Co. Ltd. ทีมงานของเราสามารถให้ข้อมูลทางเทคนิคเพิ่มเติมและช่วยเหลือเกี่ยวกับข้อกำหนดการสั่งซื้อเพื่อให้ตรงตามข้อกำหนดการใช้งานทางอุตสาหกรรมของคุณ
